مقدمهای بر شناخت براکت ریل آسانسور
نعیمه گلی، کابین نیوز – براکت ریل آسانسور قطعهای مهم در نصب آسانسور است زیرا نقش مهمی در مهار ریلهای هدایت کننده کابین دارد. با شناخت این قطعه و کاربرد آن، در زمان نصب ریلها میتوانید از براکت مناسب استفاده کنید و عملکرد آسانسور را بهبود ببخشید. در این مقاله قصد داریم شما را با انواع براکت ریل، کاربردها و وظایف، نکات نصب و نکات مهم خرید آن آشنا کنیم.
در این مطلب میخوانید:

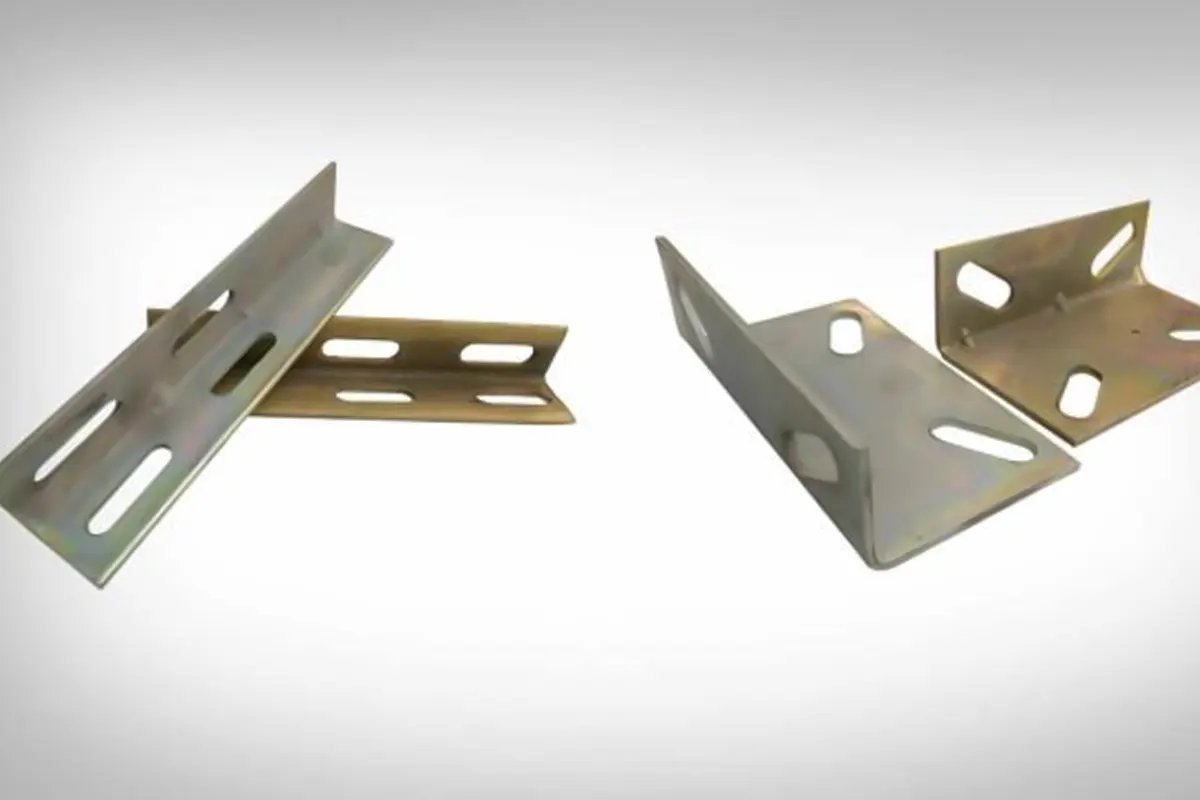

براکت ریل آسانسور چیست؟
براکت ریل آسانسور، پایههایی هستند که در نصب ریل آسانسور استفاده میشوند که به کمک آنها و به وسیلهی پشت بندها، ریل را به دیواره و یا سازهی چاه متصل میکنند. براکتها انواع گوناگونی دارند و عواملی همچون ظرفیت کابین، نوع و اندازهی ریل، پاراشوت و سرعت حرکت آسانسور در تعیین نوع و اندازهی براکت تاثیرگذار است. یکی از مهمترین ویژگیهایشان، مقاومت آنها است. براکت ریل باید مقاومت کافی جهت تحمل وزن و نگهداری ریلها را داشته باشد.

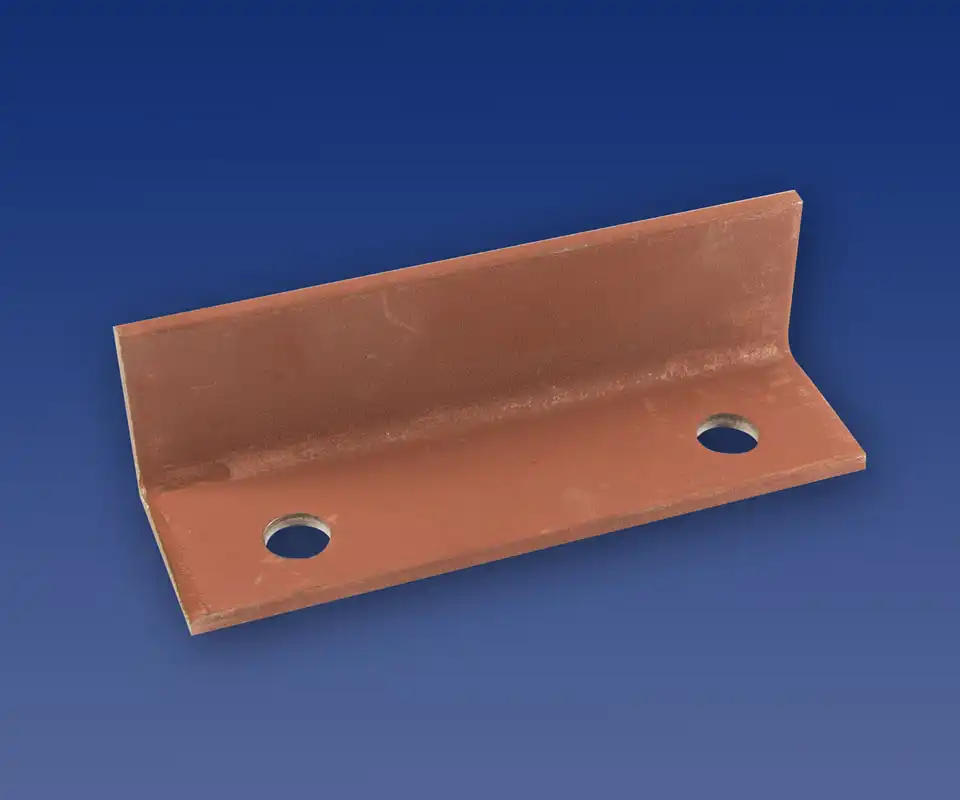

انواع براکت ریل آسانسور
براکت ریل در انواع و اندازههای متفاوتی تولید میشود؛ اما دو دستهبندی کلی برای براکت ریل وجود دارد.
در دسته اول براکتها را بر اساس کاربردهایشان تقسیم میشوند که عبارتند از:
- براکت T5: از این براکت برای آسانسورهایی با ظرفیت 8 نفر و 10 توقف استفاده میشود.
- براکت T9: براکت ریل T9 مناسب آسانسورهایی است که ظرفیت بیشتر از 8 نفر و تعداد توقف 10 طبقه را دارند.
- براکت T16: این براکت معمولا برای هدایت کابین و در آسانسورهایی با ظرفیت و تعداد توقف بسیار بالا استفاده میشود.
در دسته دوم براکتها را بر اساس جنس آنها تقسیم میکنند که عبارتند از:
- براکت نبشی
- براکت ورقه آهنی
- براکت ناودانی
بیشتر بخوانید:
5 کاربرد و وظیفه مهم براکت ریل
همانطور که گفته شد براکت ریلها وظایف گوناگونی دارند که در ادامه به بیان 5 وظیفهی مهم آنها میپردازیم:
جدول وظایف براکت ریل آسانسور | |
ردیف | کاربرد |
1 | اتصال ریلها به دیوارههای بتنی چاه آسانسور |
2 | مهار ریلهای هدایت کننده کابین آسانسور |
3 | مهار ریلهای هدایت کننده وزنه تعادل آسانسور |
4 | اتصال ریل راهنمای آسانسور به سازههای فلزی چاه آسانسور |
5 | تصحیح تراز و شاقولی غلط دیوارهی چاه آسانسور |

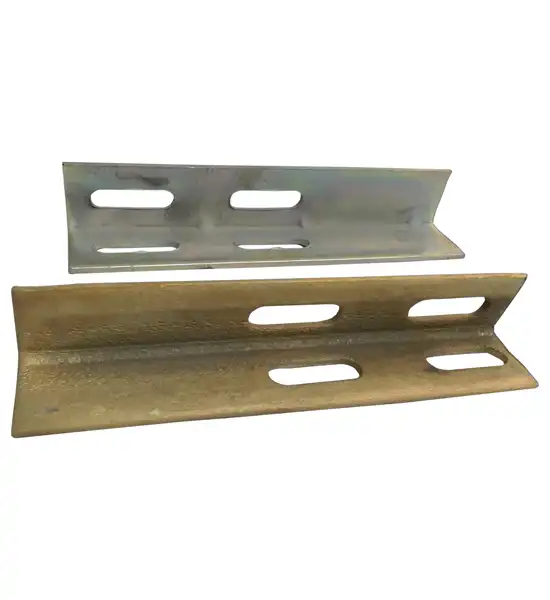

نکات نصب براکت ریل آسانسور
در هنگام نصب براکت ریل باید نکاتی را مدنظر داشته باشیم. زیرا براکت ریل بر حرکت کابین تاثیر مستقیم دارد و در صورتی که به درستی نصب نشود باعث ایجاد لرزش در کابین میشود.
نکات مهم در زمان نصب براکت ریل عبارتند از:
- برای هر ریل راهنما حداقل یک براکت نیاز است.
- براکت ریلها باید نسبت به یکدیگر شاقول و گونیا باشند.
- برای ریلهای وزنه تعادل از براکت نبشی استفاده شود.
- براکت ریل آسانسور باید در فاصلهی معین و دقیقی از درب آسانسور قرار بگیرد.
- حداقل فاصلهی براکتها از هم 5 و حداکثر فاصله باید 2.5 متر باشد.
- براکت ریل آسانسور باید توسط پیچ و مهره به ریلها متصل شود.
- فواصل بین براکتها باید به گونهای تعیین شوند تا در زمان فعال شدن پاراشوت، ریل دچار لغزش و خمیدگی نشود.
در هنگام خرید براکت ریل آسانسور به چه مواردی باید توجه کنیم؟
امروزه تمامی مالکان و سازندگان جهت نصب آسانسور با یک شرکت معتبر در این زمینه قرارداد امضا میکنند که در این صورت خرید تمامی قطعات برعهده آن شرکت است؛ اما لازم به ذکر است که برای خرید هر قطعهای شما باید نکاتی را در نظر بگیرید.
برای خرید براکت ریل آسانسور نیز باید به مواردی همچون سرعت آسانسور، نوع آسانسور، نوع و اندازهی ریلهای آسانسور، نوع سیستم ترمز ایمنی و پاراشوت آسانسور و در نهایت ظرفیت آسانسور دقت کنید. همچنین دقت داشته باشید که براکت ریل از مقاومت کافی برخوردار باشد.
کلام آخر
همانطور که گفته شد، براکتها وظایف مهمی از جمله نگهداری ریلها و اتصال آنها به دیواره چاه بر عهده دارند. آشنایی با مشخصات و ویژگیهای براکت ریل آسانسور سبب میشود تا بتوانید در زمان خرید این قطعات، گزینهی مناسبی را انتخاب کنید و ایمنی آسانسور خود را تضمین کنید.
