آسانسورهای گیربکسدار با آسانسورهای گیرلس و روملس در قطعات به کار رفته در آنها تفاوتهایی دارند که یکی از این قطعات، پارک پلیت آسانسور(Park Plate) است. در این مقاله با این قطعه، کاربرد و نکات نصب آن در آسانسورهای روملس آشنا میشوید.
پارک پلیت آسانسور، قطعهای کاربردی و ضروری در آسانسورهای روملس
یلدا نجف نیا، کابین نیوز – امروزه به دلیل صرفهجویی در مصرف انرژی و کاهش ارتفاع چاه آسانسور و حذف موتورخانه آسانسور در ساختمانها، آسانسورهای گیربکسدار جای خود را به آسانسورهای گیرلس و روملس دادهاند. البته آسانسورهای گیربکسدار با آسانسورهای گیرلس و روملس در قطعات به کار رفته در آنها تفاوتهایی دارند که یکی از این قطعات، پارک پلیت آسانسور(Park Plate) است. در این مقاله قصد داریم شما را با قطعه ضروری پارک پلیت، کاربرد آن و نکاتی که باید در هنگام نصب آن در آسانسورهای روملس رعایت شود، بیشتر آشنا کنیم. تا انتهای مطلب با ما همراه باشید.
پارک پلیت آسانسور چیست و کارایی آن چگونه است؟
موتورخانه آسانسور فضایی است که سیستم محرکه آسانسور(موتورگیربکس یا موتور گیرلس)، تابلوی فرمان و تجهیزات کنترلی در آن جای داده میشوند. در آسانسورهای روملس(بدون موتورخانه)، با حذف موتورخانه، سیستم محرکه(موتور گیرلس) به داخل چاه آسانسور منتقل میشود. یکی از چالشهایی که در آسانسورهای روملس با آن روبرو هستیم، دسترسی، بازدید و سرویس موتور و ماشینآلات داخل چاه است.
مطابق استاندارد، روشهای متعددی جهت دسترسی به ماشینآلات داخل چاه تعریف شده است. یکی از این روشها، دسترسی به ماشینآلات داخل چاه از طریق سقف کابین است. در غیاب موتورخانه فیزیکی، لازم است تا فضایی ایمن و مطمئن برای تعمیرکاران و سرویسکاران جهت سرویس و تعمیرات موتور در چاه آسانسور ایجاد نمود.

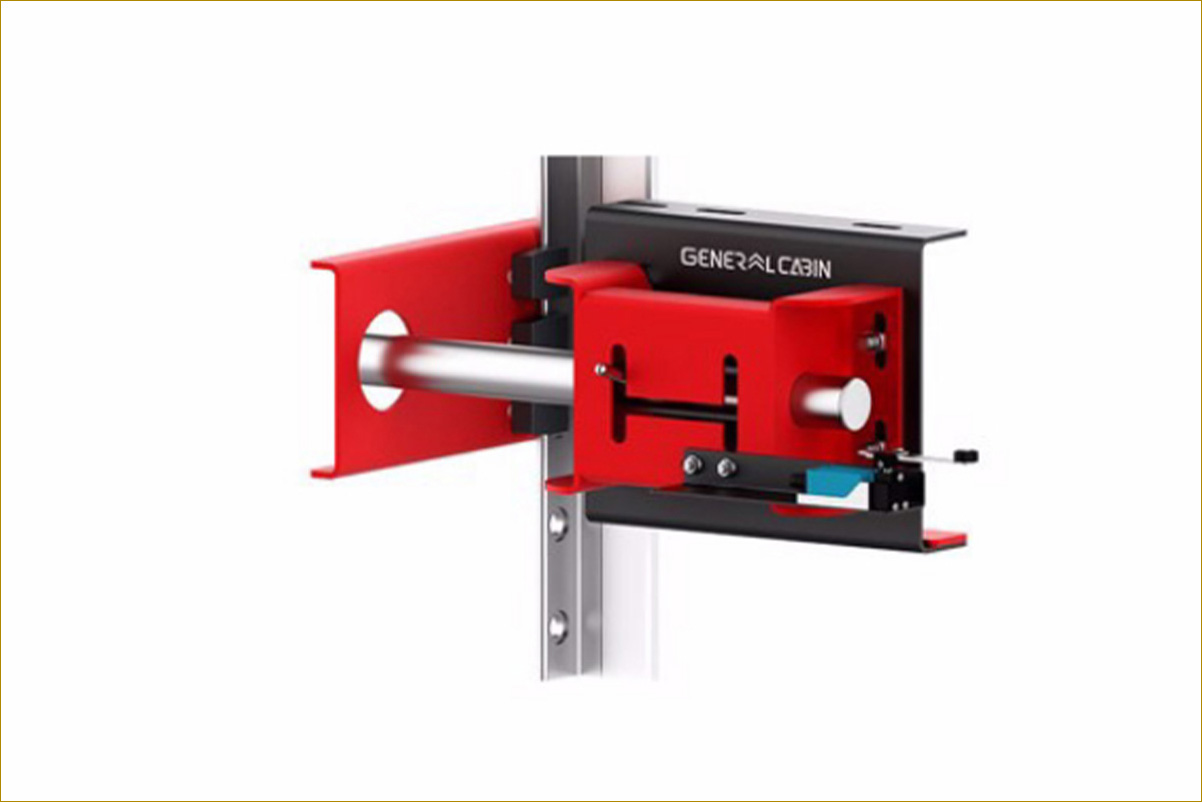

پارک پلیت(Park Plate) قطعهای است در آسانسورهای روملس، جهت ثابت و بیحرکت کردن کابین و جلوگیری از هرگونه حرکت ناخواسته آن در زمان سرویس و تعمیرات. در واقع این قطعه از دو بخش Fixing Plate و Park Plate تشکیل شده است. Park Plate بر روی کابین و Fixing Plate بر روی ریل راهنما نصب میشود. با فعال شدن این مکانیزم و درگیر شدن Park Plate در صفحه Fixing Plate، کابین به صورت مکانیکی ثابت و بیحرکت میشود. به گونهای که مانع حرکت کابین به سمت بالا یا پایین میشود و به این ترتیب یک موتورخانه موقت و ایمن ایجاد میشود. به همین دلیل استفاده از پارک پلیت در آسانسورهای بدون موتورخانه با روش دسترسی به ماشینآلات از طریق سقف کابین، بسیار ضروری است.
بنابراین مهمترین کارایی پارک پلیت در آسانسورهای روملس عبارت است از قفل کردن کابین به ریل آسانسور جهت جلوگیری از وقوع حادثه در حین تعمیر و سرویس آسانسور.
اجزای تشکیلدهنده پارک پلیت آسانسور

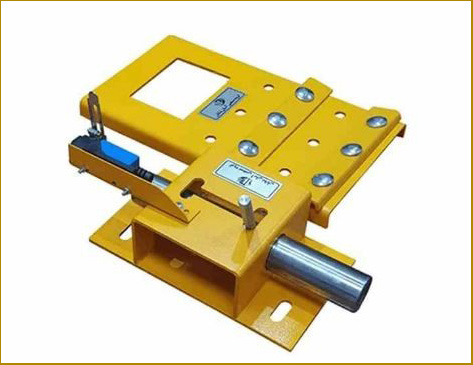

همانطور که قبلاً توضیح داده شد، پارک پلیت از دو جزء متحرک و ثابت تشکیل شده است. جزء ثابت که جنس آن از ورقه فلزی بسیار مقاوم است، بر روی ریل نصب میشود. ضخامت این ورقه بین 5 تا 7 میلیمتر بوده و یک حفره به قطر 30 الی 50 میلیمتری، جهت اتصال به جزء متحرک، روی آن تعبیه شده است. جزء متحرک روی یوک کابین متصل میشود که دارای یک شفت متحرک بوده و قطر آن متناسب با قطر حفره جزء ثابت است. همچنین این قطعه مجهز به میکروسوئیچ ایمنی است که در صورت فعال شدن آن، سری استپ یا مدار ایمنی آسانسور قطع میشود.
بیشتر بخوانید:
- الزامات فضای بالاسری هنگام قرارگیری وزنه تعادل بر روی ضربهگیر(های) کاملاً فشرده
- تابلو فرمان آسانسور چیست؟ + نحوه عملکرد مغز آسانسورها
رعایت نکات ایمنی و استاندارد در هنگام نصب پارک پلیت

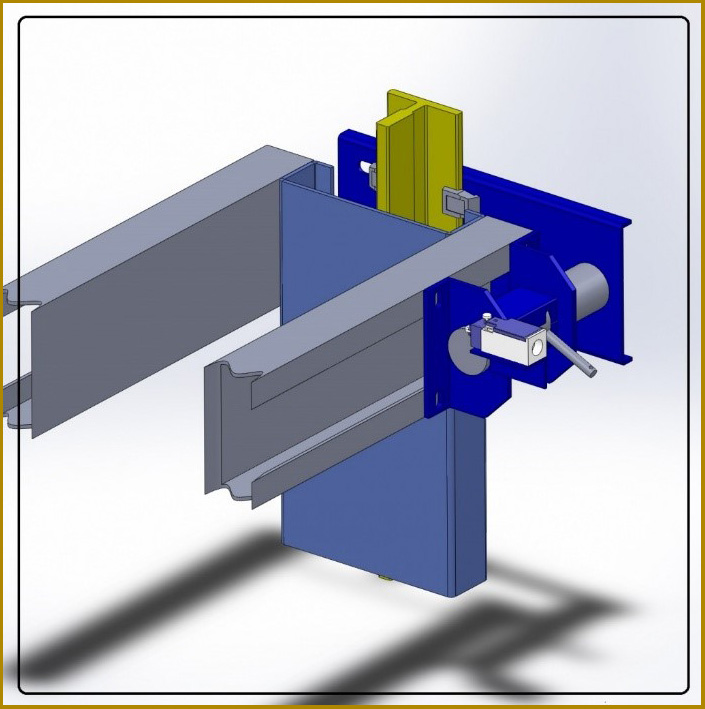

در هنگام نصب صحیح پارک پلیت آسانسور، باید حتماً یک سری نکات ایمنی و استانداردهای بینالمللی رعایت شوند که در ادامه به آنها پرداختهایم.
- پارک پلیت باید به گونهای نصب شود که پس از قفل کردن کابین به ریل راهنما، فاصله آزاد سقف کابین تا پایینترین قسمت زیر سقف چاه آسانسور، حداقل 180 سانتیمتر باشد. این فاصله به این دلیل باید رعایت شود تا تردد سرویسکار برای تعمیر و سرویس آسانسور با ایمنی صورت پذیرد.
- پارک پلیت باید به گونهای طراحی شود تا بتواند کابین آسانسور را با حداکثر ظرفیت آن، متوقف و ثابت نگه دارد.
- فعال کردن پارک پلیت باید به صورت دستی یا خودکار(اتوماتیک) انجام شود.
- در نصب پارک پلیت حتماً باید از میکروسوئیچ ایمنی استفاده شود تا پس از قفل کردن کابین، سری ایمنی را قطع کند.
- در حالت فعال بودن پارک پلیت، در صورت لزوم، باید امکان خروج اضطراری و ترک سقف کابین از طریق درب طبقه یا دریچه خروج اضطراری میسر باشد.
- طراحی پارک پلیت باید بهگونهای باشد که از فعال شدن ناخواسته آن جلوگیری شود. برای این منظور، بدنه پارک پلیت باید دارای یک شیار باشد تا ضامن با دسته پارک پلیت در آن قفل شود. همچنین یکی از کارکردهای میکروسویچ پارک پلیت این است که اگر به هر دلیلی ضامن از شیار خود خارج شود، جهت جلوگیری از عملکرد ناخواسته و برخورد شفت آن با تجهیزات ثابت چاه، مدار ایمنی را قطع و آسانسور را متوقف کند.
- باید بتوان تمامی دربهای دسترسی به چاه را توسط کلید باز کرد. البته بایستی همه آنها توسط وسیله برقی ایمنی کنترل شوند تا از حرکات اضافه آسانسور جلوگیری شود.
- در کابینهای بزرگ و با ظرفیت بالا، نصب دو دستگاه پارک پلیت توصیه میشود.
- توصیه میشود پارک پلیت از سازندگان معتبر تهیه و خریداری شود.
جمعبندی
آسانسورها از قطعات زیادی ساخته شدهاند که هرکدام از آنها در راهاندازی، حرکت و ایمنی آسانسور، نقش مهم و بسزایی را ایفا میکنند. همانطور که در این مقاله گفته شد، پارک پلیت یکی از مهمترین و ضروریترین قطعات ایمنی در آسانسورهای روملس است. چرا که وظیفه ثابت و بیحرکت کردن کابین و ایجاد یک موتورخانه فرضی در آسانسورهای بدون موتورخانه را برعهده داشته و به سرویسکاران آسانسور اجازه میدهد تا در حین سرویس و تنظیم موتور، کابین را قفل کرده و مانع از حرکت آن شوند. لازم به ذکر است که باید حتماً پارک پلیت را متناسب با هر آسانسور تهیه و نصب کرد تا کارایی مطلوب و درستی داشته باشد.
